Устройство системы охлаждения Уаз Хантер, УАЗ-315195, УАЗ-315196

Опубликовано: 02.09.2018

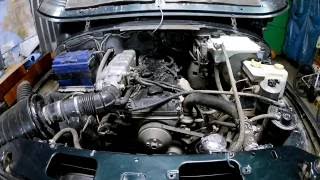

видео Устройство системы охлаждения Уаз Хантер, УАЗ-315195, УАЗ-315196

Замена охлаждающей жидкости уаз хантер

Система охлаждения Уаз Хантер, модели УАЗ-315195 с двигателями ЗМЗ-409.10 Евро-2, ЗМЗ-40904.10 Евро-3 и ЗМЗ-40905.10 Евро-4, и модели УАЗ-315196 с двигателем ЗМЗ-4091.10 Евро-3, жидкостная, закрытая, с принудительной циркуляцией жидкости. Устройство и особенности системы охлаждения Уаз Хантер рассмотрены ниже.


Система охлаждения Уаз Хантер переделка

Устройство системы охлаждения Уаз Хантер, модели УАЗ-315195 и УАЗ-315196, с двигателем ЗМЗ-409, устройство.

Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты, вентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединен радиатор отопителя . Давление в системе создает водяной насос, который приводится в действие ремнем от коленчатого вала.


Вискомуфта УАЗ Хантер проваливает газетный тест

Слив жидкости из системы охлаждения двигателя производится через пробку расположенную с левой стороны блока цилиндров двигателя и сливное отверстие радиатора, закрытое пробкой или краном. Рычаг или рукоятку управления краном отопителя салона при сливе охлаждающей жидкости необходимо установить в положение «Открыто».

В качестве охлаждающей жидкости должна применяться низкозамерзающая жидкость Тосол-А40М. При температуре окружающего воздуха ниже минус 40 градусов, в системе охлаждения нужно применять Тосол-А65М. Не рекомендуется заполнять систему охлаждения водой, так как в состав тосола входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.

Полная емкость системы охлаждения Уаз Хантер — 12,5 литров. Рабочая температура охлаждающей жидкости на выходе из двигателя должна быть в пределах плюс 80-105 градусов. Допускается кратковременная, на протяжении не более 5 минут, работа двигателя при повышении температуры охлаждающей жидкости до плюс 109 градусов.

Принцип работы системы охлаждения Уаз Хантер, модели УАЗ-315195 и УАЗ-315196.

Из водяного насоса охлаждающая жидкость подается в рубашку охлаждения двигателя, а затем поступает в термостат. В зависимости от температуры жидкости дальше она проходит, при низкой температуре в водяной насос, или при высокой температуре, в радиатор, а уже откуда, охладившись, поступает в водяной насос.

Радиатор системы охлаждения Уаз Хантер, модели УАЗ-315195 и УАЗ-315196, с двигателем ЗМЗ-409.

Радиатор трубчато-ленточный, алюминиевый, по бокам расположены кронштейны для его крепления к облицовке радиатора. Каталожный номер радиатора — 3160-1301010 или 31602-1301009.

Расширительный бачок системы охлаждения Уаз Хантер, модели УАЗ-315195 и УАЗ-315196, с двигателем ЗМЗ-409.

Пластмассовый, соединен патрубком с радиатором и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе. Каталожный номер расширительного бачка — 3160-1311010.

Перегрев охлаждающей жидкости в системе охлаждения Уаз Хантер.

В случае загорания контрольной лампы перегрева охлаждающей жидкости, нужно немедленно установить и устранить причину перегрева. В исключительных случаях, например, в случае значительной утечки охлаждающей жидкости, в систему охлаждения допускается кратковременная заливка чистой, пресной воды.

Не допускается использование морской воды, а также щелочи для смягчения воды, так как она разъедает алюминиевые детали двигателя. Перед применением воду надо профильтровать подручными средствами. При первой же возможности необходимо полностью слить воду, промыть систему охлаждения и залить низкозамерзающую охлаждающую жидкость .

Обслуживание системы охлаждения Уаз Хантер, модели УАЗ-315195 и УАЗ-315196.

Обслуживание заключается в проверке уровня охлаждающей жидкости, удалении из системы охлаждения накипи и осадков, регулировке натяжения ремня привода вентилятора и водяного насоса, в периодической промывке радиатора снаружи, промывке клапана пробки радиатора 469-1304009 или 3741-1304010.

Уровень охлаждающей жидкости в расширительном бачке должен быть на 3-4 сантиметра выше метки «МИН». Так как охлаждающая жидкость имеет высокий коэффициент теплового расширения и ее уровень в расширительном бачке значительно меняется в зависимости от температуры, проверка уровня должна производится при температуре в системе плюс 15-20 градусов.

В тех случаях, когда снижение уровня охлаждающей жидкости в расширительном бачке произошло за короткий промежуток времени или после небольших пробегов до 500 километров, необходимо проверить герметичность системы охлаждения и устранив не герметичность, долить в радиатор или в расширительный бачок ту же самую охлаждающую жидкость.

Через каждые два года или каждые 60 000 километров пробега, в зависимости от того, что раньше наступит, необходимо промывать систему охлаждения, а охлаждающую жидкость заменять новой.

Проверка работы термостата системы охлаждения Уаз Хантер.

Одновременно с промывкой системы охлаждения, а также в случаях систематического перегрева двигателя, надо проверить исправность термостата ТР2-1306100 или ТС107-1306100-05. Для проверки, термостат вместе с термометром помещается в сосуд с водой нагретой до температуры 70-75 градусов. Затем, постепенно нагревая воду, надо следить за температурой начала открытия клапана термостата.

Термостат системы охлаждения считается исправным, если температура начала открытия его клапана находится в пределах 78+-1,5 градуса, а температура полного открытия клапана равна 82 градуса. Неисправный термостат меняется на новый. При проверке термостата надо обратить внимание на чистоту тарелки клапана. Накипь и грязь с поверхности термостата удаляется деревянной лопаткой, а затем он промывается в чистой воде.

Проверить исправность термостата можно и по нагреванию патрубка верхнего бачка радиатора при прогреве двигателя. При неисправном термостате патрубок прогревается сразу же после пуска двигателя, а при исправном — после того, как температура охлаждающей жидкости достигнет 75-80 градусов. Эксплуатация двигателя ЗМЗ-409 без термостата не допускается.

Вязкостная муфта 3741-1308070, гидромуфта привода вентилятора.

На двигатели ЗМЗ-409 устанавливается вязкостная муфта 3741-1308070-01 / -02 / -03 / -04 привода вентилятора 3741-1308010-01 позволяющая снизить расход топлива, уменьшить шум вентилятора, а также способствующая прогреву холодного двигателя и поддержанию теплового режима двигателя в оптимальных пределах.

При эксплуатации необходимо контролировать расстояние от лопастей вентилятора до верхнего бачка радиатора и от муфты до сердцевины радиатора, оно должно быть не менее 15 мм. Наружную поверхность вискомуфты следует содержать в чистоте для обеспечения отвода тепла, выделяющегося в процессе ее работы, и нормальной работы биметаллической пружины клапана. Включение и выключение муфты происходит автоматически.

Если в процессе эксплуатации вискомуфта перестает включаться или включается не полностью, то двигатель может перегреваться. В этом случае вискомуфту заменяют на новую или, если ее конструкция позволяет, меняют в ней рабочую полиметилсилоксановую жидкость ПМС-10000 ТУ 6-02-737-78 на свежую.

Проверка исправности и работоспособности вискомуфты системы охлаждения Уаз Хантер.

Прежде всего, надо убедится в отсутствии на вискомуфте следов утечки рабочей жидкости. Если следы утечки есть, то она подлежит замене. На прогретом двигателе с закрытым капотом установите частоту вращения коленчатого вала около 3 000 оборотов в минуту. Крыльчатка вентилятора при этом будет вращаться за счет остаточного вращающего момента.

При температуре охлаждающей жидкости в пределах 85-95 градусов, вискомуфта должна автоматически начать работать. Скорость вращения вентилятора сразу же сильно увеличится, это будет не только видно, но и слышно по усилившемуся шуму. После остановки двигателя, включившаяся в работу вискомуфта должна сразу же перестать вращаться. Если этого не происходит, то вискомуфта неисправна и требует замены.

Регулировка натяжения ремня привода насоса системы охлаждения и генератора.

Натяжение ремня привода насоса системы охлаждения 4062.1307010-42 и генератора производится натяжным роликом. Прогиб ремня должен находиться в пределах 13-15 мм при усилии 8 кгс. Натяжение ремня привода вентилятора и насоса гидроусилителя рулевого управления производится перемещением насоса ГУР. Прогиб ремня должен находиться в пределах 10-15 мм при усилии на него 4 кгс.

Натяжение ремня привода насоса системы охлаждения и генератора на двигателях ЗМЗ-40904 Евро-3 и ЗМЗ-40905 Евро-4 обеспечивается автоматическим механизмом натяжения ремня. В процессе эксплуатации регулировка натяжения ремня не требуется.

Для проверки исправности автоматического механизма натяжения надо проверьте плавность перемещения рычага с роликом механизма из одного крайнего положения в другое при снятом ремне. В случае заедания, автоматический механизм натяжения ремня необходимо заменить.
